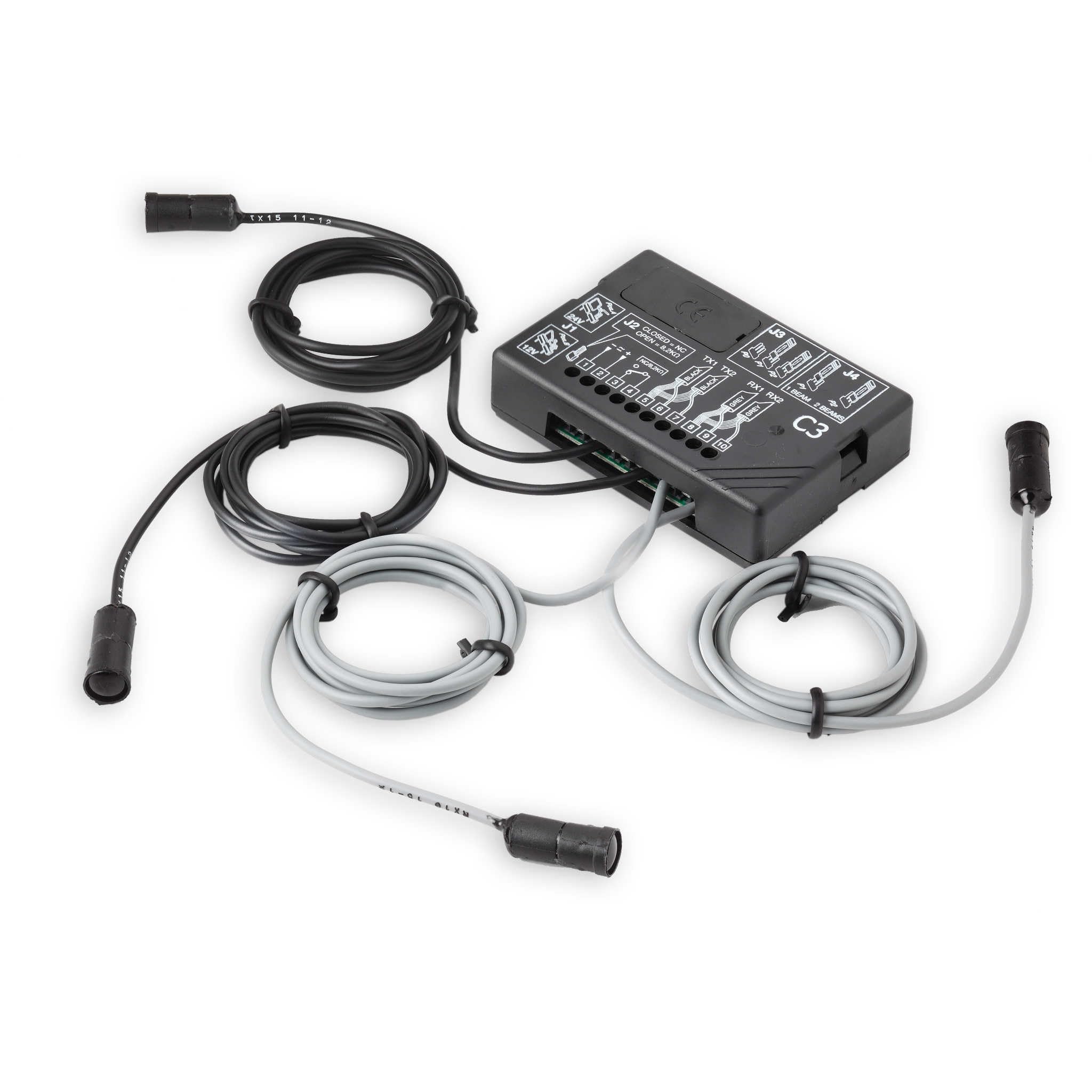

CARDIN CDR892C3-2 PHOTOCELLULE MINI 2 RAYONS MULTIPLEXÉES CLASSE 3 DOUBLE RELAIS - Photocellule pour Portail Battant/coulissant
Thumbnail

CARDIN CDR892C3-2 PHOTOCELLULE MINI 2 RAYONS MULTIPLEXÉES CLASSE 3 DOUBLE RELAIS - Photocellule pour Portail Battant/coulissant

27.50 92.00
Retours sans risque sous 30 jours & Satisfait ou remboursé
Ajouté à votre panier.

Caractéristiques

- Installation des CARDIN CDR892C3-2 Pour installer les mini-photocellules, veuillez suivre les étapes suivantes : Premièrement, déterminez la dimension du passage et choisir en conséquence les têtes optiques indiquées à l’installation. Les têtes optiques sont fournies munies de câbles. Il n’est pas possible de rallonger les câbles. Secondement, vérifiez soigneusement que les surfaces qui reçoivent les supports en plastique soient à niveau et parfaitement alignées l’une par rapport l’autre, considéré que les têtes optiques ne permettent pas un réglage de l’extérieur.
- Ensuite, déterminez l’emplacement de la logique de contrôle en tenant compte de la longueur des têtes optiques à disposition. En cas d’installation à l’extérieur de l’édifice, la logique de contrôle doit être logée dans un boîtier étanche. Puis, prévoyez le passage des câbles de branchement de la logique de contrôle jusqu’au point de fixation des têtes optiques.
- Ensuite, calculez les hauteurs par rapport au sol et tracez les points de fixation des supports en plastique. Comme indiqué en figure 2, les émetteurs doivent être installés du même côté; les récepteurs du côté opposé. Veuillez utiliser une perceuse et une forêt de Ø12 pour pratiquer les trous aux endroits tracés.
- Puis, fixer les supports en plastique. Après, enfilez le câble et fixez les têtes optiques au support en exerçant une certaine pression. Une fois fixées, les têtes optiques ne peuvent pas être extraites de l’extérieur (sécurité contre les risques de vandalisme).
- nsuite, effectuez le branchement en observant scrupuleusement le schéma reporté en figure 4. La section minimale du câble d’alimentation doit être de 0,2 mm2 (AWG#24). Sélectionner le type de contact en sortie : NC/8.2 kΩ.
- nfin, sélectionnez la portée suivant les indications du tableau de la page 4 en sachant que les données inhérentes à la portée sont valables.
